کابلکشی و اجرای شبکه دوربین مداربسته | اشتباهات رایج و راهحل
کیفیت تصویر دوربین مداربسته فقط به برند دوربین یا دستگاه ضبط بستگی ندارد؛ یکی از مهمترین بخشهای هر پروژه، کابلکشی و اجرای صحیح شبکه دوربین مداربسته است. حتی بهترین دوربینها نیز اگر با کابل نامناسب یا اجرای غیراستاندارد نصب شوند، ممکن است با مشکلاتی مانند افت کیفیت تصویر، قطعی ارتباط یا خرابی زودهنگام تجهیزات روبهرو شوند.
در بسیاری از پروژهها، هزینه زیادی برای خرید دوربین و دستگاه ضبط پرداخت میشود، اما کابلکشی بهعنوان بخش زیرساخت، نادیده گرفته میشود. در حالی که اجرای اصولی شبکه، تأثیر مستقیمی بر عملکرد و عمر سیستم دارد.
در این مقاله با رایجترین اشتباهات کابلکشی دوربین مداربسته و راهکارهای جلوگیری از آنها آشنا میشویم.
چرا کابلکشی اهمیت دارد؟
کابل، مسیر انتقال تصویر و اطلاعات بین دوربین و دستگاه ضبط است. اگر این مسیر استاندارد نباشد، حتی بهترین تجهیزات نیز عملکرد مطلوبی نخواهند داشت.
مزایای کابلکشی اصولی:
- انتقال پایدار تصویر
- کاهش نویز
- جلوگیری از قطعی ارتباط
- افزایش عمر تجهیزات
- کاهش هزینه تعمیرات در آینده
انتخاب کابل مناسب
نوع کابل به نوع سیستم بستگی دارد.
سیستم آنالوگ
معمولاً از کابل کواکسیال همراه با کابل برق استفاده میشود.
سیستم تحت شبکه (IP)
در این سیستمها از کابل شبکه مانند Cat5e یا Cat6 استفاده میشود و در بسیاری از پروژهها، برق دوربین نیز از طریق فناوری PoE تأمین میشود.
اشتباهات رایج در کابلکشی دوربین مداربسته
۱. استفاده از کابل بیکیفیت
کابلهای غیراستاندارد ممکن است در ابتدا بدون مشکل کار کنند، اما به مرور باعث افت کیفیت تصویر یا قطعی ارتباط شوند.
۲. عبور کابل از کنار برق فشار قوی
قرار گرفتن کابل تصویر در کنار کابل برق میتواند باعث ایجاد نویز و اختلال در انتقال اطلاعات شود.
راهکار:
تا حد امکان مسیر کابل شبکه یا تصویر از کابل برق جدا باشد.
۳. استفاده از اتصالات غیراستاندارد
سوکتهای نامناسب یا پرس غیراصولی یکی از رایجترین دلایل قطع و وصل شدن دوربینها هستند.
۴. عدم محافظت از کابل در فضای باز
در محیطهای بیرونی، کابل باید داخل لوله، داکت یا فلکسی قرار بگیرد تا در برابر نور خورشید، باران و آسیبهای فیزیکی محافظت شود.
۵. طول بیش از حد کابل
اگر فاصله دوربین تا دستگاه ضبط از مقدار استاندارد بیشتر شود، ممکن است کیفیت انتقال اطلاعات کاهش پیدا کند.
در چنین شرایطی باید از تجهیزات مناسب مانند سوئیچ، ریپیتر یا فیبر نوری استفاده شود.
شرایط آبوهوایی شمال و اهمیت اجرای استاندارد
اگر پروژه در شهرهایی مانند ساری، بابل، آمل، قائمشهر یا بابلسر اجرا شود، شرایط آبوهوایی اهمیت بیشتری پیدا میکند.
رطوبت بالا، بارندگیهای مداوم و تغییرات دما میتوانند باعث آسیب دیدن کابلها و اتصالات شوند.
به همین دلیل پیشنهاد میشود:
- از کابل با روکش مقاوم استفاده شود.
- اتصالات بیرونی کاملاً آببندی شوند.
- مسیر کابل در برابر نفوذ آب محافظت شود.

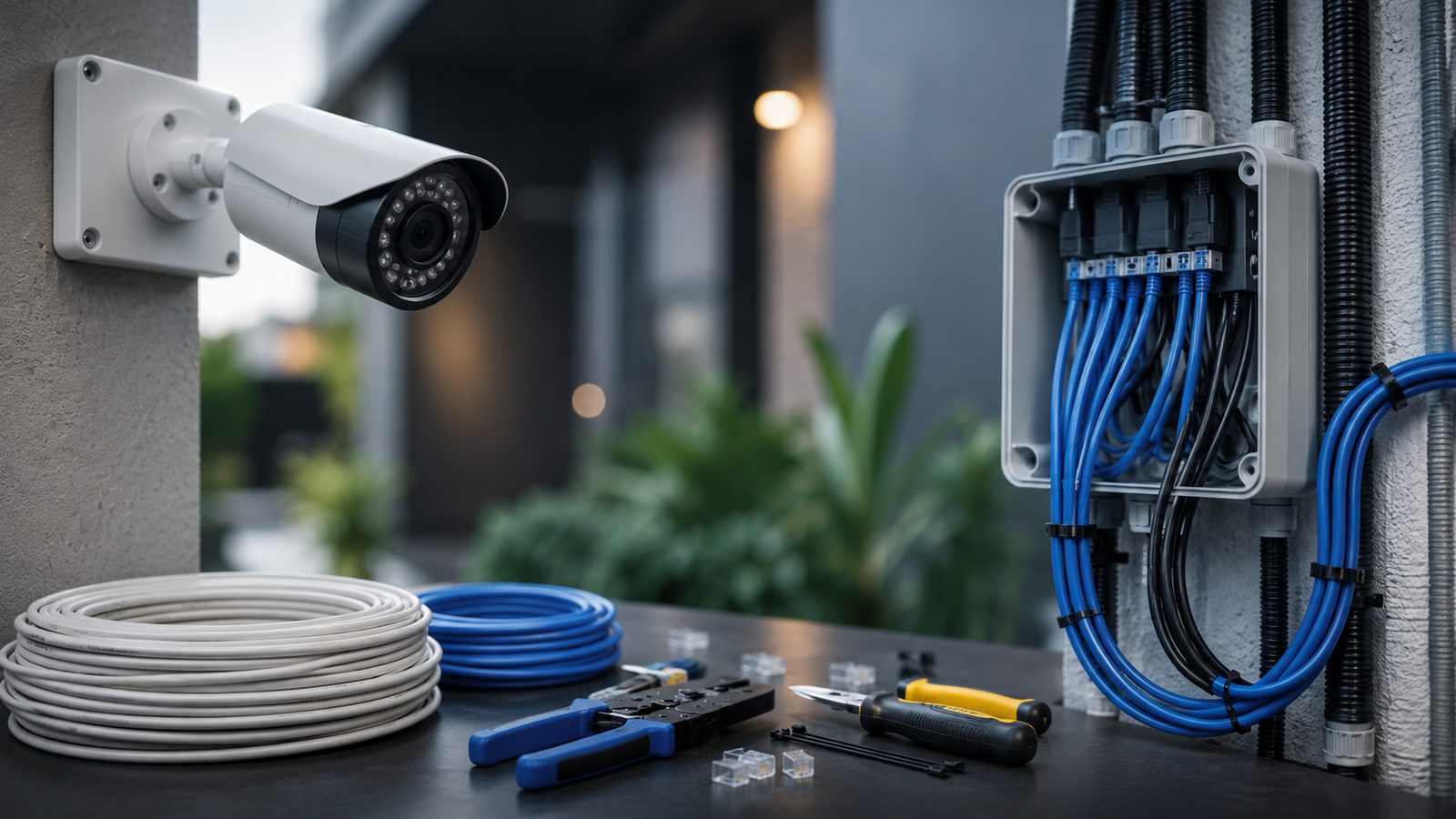

- جعبه تقسیم ضدآب در فضای باز استفاده شود.
همین جزئیات باعث میشود سیستم سالها بدون مشکل کار کند.
اجرای شبکه دوربین تحت شبکه (IP)
در پروژههای جدید، بسیاری از ساختمانها از سیستمهای IP استفاده میکنند.
مزایای این روش:
- کیفیت تصویر بالاتر
- امکان استفاده از PoE
- توسعه آسانتر
- مدیریت بهتر شبکه
- مناسب برای پروژههای بزرگ
البته طراحی شبکه باید از ابتدا بهصورت اصولی انجام شود.
جدول اشتباهات رایج و راهکارها
| اشتباه | نتیجه | راهحل |
|---|---|---|
| استفاده از کابل بیکیفیت | افت کیفیت تصویر | استفاده از کابل استاندارد |
| عبور کنار کابل برق | ایجاد نویز | جداسازی مسیر کابلها |
| اتصالات نامناسب | قطعی تصویر | استفاده از سوکت و پرس استاندارد |
| بدون محافظ رها کردن کابل | آسیب در برابر باران و آفتاب | استفاده از لوله یا داکت |
| رعایت نکردن طول استاندارد | افت سیگنال | استفاده از تجهیزات تقویتی یا طراحی مناسب |
آیا همیشه کابلکشی روکار بد است؟
خیر.
در برخی ساختمانهای قدیمی، اجرای روکار بهترین گزینه است؛ البته به شرطی که با داکت مناسب و اجرای تمیز انجام شود.
در ساختمانهای نوساز نیز معمولاً امکان اجرای توکار وجود دارد که ظاهر مرتبتری ایجاد میکند.
روایت یک پروژه
در یکی از پروژههای نصب دوربین در قائمشهر، مالک فروشگاه از قطع شدن تصویر یکی از دوربینها بعد از هر بار بارندگی شکایت داشت. بررسی فنی نشان داد که مشکل از خود دوربین نبود؛ اتصال کابل شبکه در فضای بیرونی بدون جعبه ضدآب رها شده بود و رطوبت به مرور باعث اکسید شدن سوکت شده بود.
پس از تعویض اتصالات، استفاده از جعبه تقسیم ضدآب و آببندی صحیح، مشکل بهطور کامل برطرف شد.
این تجربه نشان میدهد که در استانهای شمالی، کیفیت اجرای کابلکشی به اندازه انتخاب دوربین اهمیت دارد.
سوالات متداول
برای دوربین IP از چه کابلی استفاده میشود؟
معمولاً کابلهای شبکه Cat5e یا Cat6، بسته به نوع پروژه و فاصله تجهیزات.
آیا کابل برق و کابل دوربین میتوانند کنار هم قرار بگیرند؟
بهتر است تا حد امکان از یکدیگر فاصله داشته باشند تا احتمال ایجاد نویز کاهش یابد.
کابلکشی روکار بهتر است یا توکار؟
هر دو روش در صورت اجرای صحیح مناسب هستند. انتخاب به شرایط ساختمان و بودجه پروژه بستگی دارد.
آیا کابلکشی در شمال کشور تفاوت دارد؟
بله. به دلیل رطوبت و بارندگی، استفاده از تجهیزات مقاوم و اجرای ضدآب اهمیت بیشتری دارد.
جمعبندی
کابلکشی و اجرای شبکه دوربین مداربسته، پایه و اساس عملکرد صحیح یک سیستم نظارتی است. انتخاب کابل استاندارد، رعایت اصول نصب، محافظت از اتصالات و طراحی مناسب مسیر کابلها، از بروز بسیاری از مشکلات آینده جلوگیری میکند.
